Maszyna do formowania rury z niskiego stopnia 20×20mm150×150mm do produkcji rury kwadratowej do 100 m/min

Maszyna do formowania rur 31,8–88,9 mm do transportu rur wodociągowych, produkcji rur konstrukcyjnych, produkcji rur meblowych

Przegląd produktu

Maszyna do formowania rur niskostopowych do produkcji rur kwadratowych jest przeznaczona dla producentów produkujących kwadratowe i prostokątne rury stalowe o wysokiej wytrzymałości z taśmy ze stali niskostopowej.

W porównaniu ze zwykłą produkcją rur ze stali węglowej, stal niskostopowa zapewnia wyższą wytrzymałość, lepszą nośność i lepszą niezawodność konstrukcyjną. Te zalety sprawiają, że jest on szeroko stosowany w budownictwie, infrastrukturze, transporcie, maszynach i produkcji przemysłowej.

Jednak wyższa wytrzymałość materiału stwarza również nowe wyzwania produkcyjne. Ciśnienie formowania wzrasta, spawanie staje się bardziej wymagające, a kontrola wymiarów staje się bardziej krytyczna.

Maszyna ta została zaprojektowana tak, aby sprostać tym wyzwaniom przy jednoczesnym utrzymaniu prędkości produkcyjnej do 100 m/min w przypadku ciągłej produkcji rur kwadratowych.

Problem: Z jakimi problemami borykają się producenci?

Wielu producentów rur chce wejść na rynki rur konstrukcyjnych o wyższej wartości, produkując niskostopowe rury kwadratowe.

Jednak maszyny zaprojektowane do stali miękkiej często mają trudności z obróbką mocniejszych materiałów.

Typowe problemy produkcyjne obejmują:

• Pękanie narożników podczas formowania kwadratu
• Niestabilne szwy spawalnicze przy dużej prędkości
• Zwiększone zużycie rolek
• Słaba dokładność wymiarowa
• Częste przestoje w produkcji
• Zmniejszona wydajność ze względu na mniejszą prędkość linii

W rezultacie producenci mogą nie spełnić norm konstrukcyjnych lub stracić rentowność z powodu nadmiernych złomów i przestojów.

Kluczowym pytaniem nie jest to, czy maszyna może wyprodukować rurę kwadratową.

Prawdziwe pytanie brzmi, czy będzie w stanie produkować rury kwadratowe o wysokiej wytrzymałości w sposób ciągły i z szybkością produkcji komercyjnej.

Przyczyna

Stal niskostopowa ma zazwyczaj wyższą granicę plastyczności i wytrzymałość na rozciąganie niż zwykła stal węglowa.

Wraz ze wzrostem wytrzymałości wzrasta również opór formowania.

Ma to wpływ na każdy etap produkcji:

Wyższe obciążenie formujące

Taśma wymaga większej siły przy zginaniu w profile okrągłe i kwadratowe.

Jeśli sztywność młyna jest niewystarczająca, różnice wymiarowe stają się bardziej powszechne.

Zwiększona trudność spawania

Przy wyższych prędkościach utrzymanie prawidłowego wyrównania krawędzi staje się trudniejsze.

Wszelkie zmiany w przygotowaniu taśmy lub ciśnieniu ściskania mogą mieć wpływ na integralność spoiny.

Większe obciążenie narzędziowe

Rolki doświadczają większego nacisku i tarcia.

Niewłaściwy dobór materiału rolki może prowadzić do przyspieszonego zużycia i zmniejszenia dokładności wymiarowania.

Wyzwania związane z formowaniem narożników

Narożniki rur kwadratowych są obszarami skoncentrowanego odkształcenia.

Bez odpowiedniego projektu przejścia nadmierne naprężenia mogą prowadzić do ścieńczenia lub pękania narożników.

Czynniki te wyjaśniają, dlaczego maszyny zoptymalizowane pod kątem stali o niskiej wytrzymałości mogą nie działać dobrze podczas obróbki gatunków niskostopowych.

Rozwiązanie

Firma Zhongyue Metallurgy Equipment Technology projektuje niskostopowe młyny z rurami kwadratowymi specjalnie do materiałów o wyższej wytrzymałości i ciągłej, szybkiej produkcji.

Rozwiązanie łączy w sobie solidną konstrukcję młyna, zoptymalizowaną konstrukcję przejścia walcowego, stabilną technologię spawania i precyzyjne systemy wymiarowania.

Wzmocniona konstrukcja młyna

Sekcje formujące i wymiarujące zaprojektowano tak, aby wytrzymywały większe obciążenia formujące generowane przez stal niskostopową.

Stabilna sztywność ramy pomaga zachować spójność wymiarową.

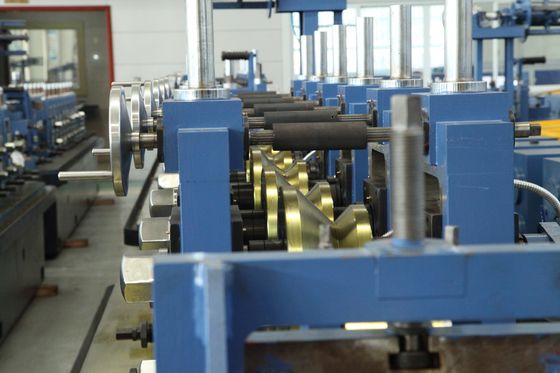

Zoptymalizowany projekt przepustu rolkowego

Oprzyrządowanie walcowe zostało zaprojektowane tak, aby stopniowo rozkładać odkształcenia.

Zmniejsza to koncentrację naprężeń i poprawia jakość narożników.

System szybkiego spawania HF

Sekcja spawania wysokiej częstotliwości utrzymuje stałe dopływ ciepła i stopienie krawędzi nawet podczas pracy z dużą prędkością.

Stabilne spawanie poprawia zarówno wytrzymałość, jak i wydajność produkcji.

Technologia precyzyjnego wymiarowania

Sekcja wymiarowania kontroluje ostateczne wymiary, kształt narożników, prostotę i skręt.

Zapewnia to powtarzalną jakość produktu w długich seriach produkcyjnych.

Koncentracja na wydajności produkcji

Maszyna została zaprojektowana do obsługi prędkości produkcyjnych do 100 m/min, w zależności od rozmiaru rury, grubości ścianki, gatunku stali i wymagań jakościowych.

Celem nie jest po prostu maksymalna prędkość, ale stabilna produkcja komercyjna przy niskim poziomie złomowania.

Dane techniczne

Ostateczne specyfikacje zależą od rysunków klienta, gatunków stali, celów produkcyjnych i wymagań projektu.

Aplikacja

Rury konstrukcyjne

Rury kwadratowe niskostopowe są szeroko stosowane w budynkach stalowych, zakładach przemysłowych, magazynach, mostach i projektach infrastrukturalnych.

Wyższa wytrzymałość materiału pozwala inżynierom osiągnąć wydajność konstrukcyjną przy jednoczesnym zmniejszeniu całkowitego zużycia stali.

Sprzęt transportowy

Rury kwadratowe są stosowane w ramach samochodów ciężarowych, przyczep, kontenerów i konstrukcji nośnych transportu.

Spójność wymiarowa ma kluczowe znaczenie dla dokładności montażu.

Struktury słoneczne i energetyczne

Wiele systemów montażu paneli słonecznych wymaga rur kwadratowych o dużej wytrzymałości.

Stal niskostopowa zapewnia lepszą odporność na obciążenia przy jednoczesnym zachowaniu rozsądnej masy.

Ramy maszyn i urządzeń

W urządzeniach przemysłowych często stosuje się ramy z rur kwadratowych ze względu na ich sztywność i wygodę wykonania.

Stała jakość spoin poprawia długoterminową trwałość.

Konstrukcje rolnicze i szklarniowe

Rury kwadratowe o wysokiej wytrzymałości zapewniają większe rozpiętości i dłuższą żywotność w zastosowaniach rolniczych.

Jak to działa

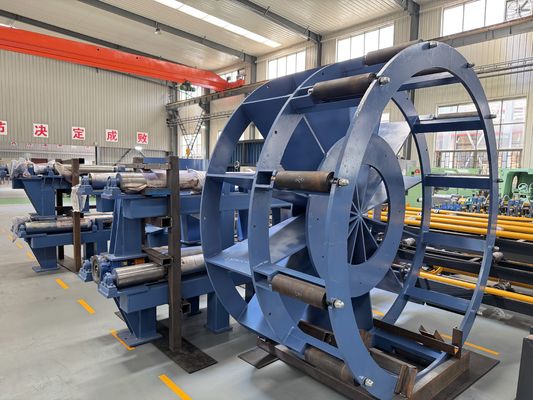

Proces rozpoczyna się od załadunku kręgów ze stali niskostopowej.

Taśma przechodzi przez rozwijarkę i trafia do sekcji formującej.

Seria rolek formujących stopniowo przekształca płaski pasek w profil okrągłej rury.

Krawędzie są podgrzewane i łączone przy użyciu technologii zgrzewania wysokiej częstotliwości.

Po spawaniu rura przechodzi obróbkę ściegową i chłodzenie.

Okrągła rura wchodzi następnie do kwadratowej sekcji formującej, gdzie jest stopniowo przekształcana w wymagany profil kwadratowy lub prostokątny.

Precyzyjne stojaki kalibracyjne kontrolują ostateczne wymiary i geometrię narożników.

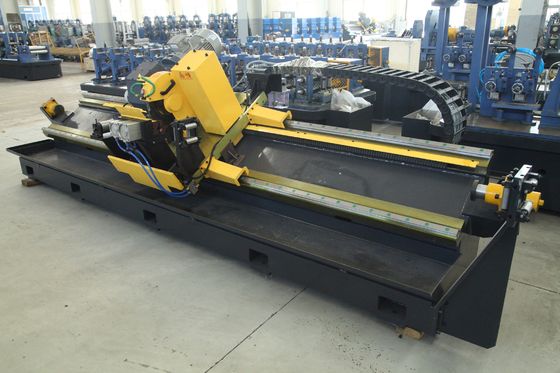

Wreszcie latająca piła przycina rurę do wymaganej długości bez zatrzymywania produkcji.

Gotowe rury są zbierane w celu kontroli, pakowania lub późniejszej obróbki.

Jak wybrać

1. Zidentyfikuj gatunek stali

Nie wszystkie stale niskostopowe zachowują się w ten sam sposób.

Gatunki o wyższej wytrzymałości wymagają mocniejszych konstrukcji młyna i bardziej zaawansowanej konstrukcji narzędzi.

2. Określ wymaganą prędkość produkcji

Maksymalna prędkość nie zawsze jest najważniejszym czynnikiem.

Stabilność produkcji, jakość spoin i redukcja złomu często tworzą większą wartość długoterminową.

3. Zdefiniuj zakres rozmiarów rur

Minimalne i maksymalne wymiary rury decydują o wyborze modelu maszyny i konstrukcji rolki.

4. Weź pod uwagę standardy konstrukcyjne

Jeżeli rura będzie używana w projektach budowlanych lub infrastrukturalnych, przed zaprojektowaniem sprzętu należy określić obowiązujące normy.

5. Oceń przyszłą ekspansję produktu

Wielu producentów ostatecznie rozszerza ofertę na dodatkowe rozmiary lub gatunki rur.

Elastyczność maszyny należy uwzględnić w początkowej fazie inwestycji.

6. Przejrzyj wymagania dotyczące automatyzacji

Automatyczne pakowanie, kontrola online i systemy szybkiej wymiany mogą znacznie poprawić wydajność produkcji.

Doświadczenie firmy i możliwości inżynieryjne

Zhongyue Metallurgy Equipment Technology specjalizuje się w rozwiązaniach do walcowania rur spawanych i formowania walcowego do produkcji rur konstrukcyjnych.

Nasz zespół inżynierów współpracuje z klientami w celu oceny gatunków materiałów, wymiarów rur, celów produkcyjnych i wymagań dotyczących dalszego przetwarzania przed sfinalizowaniem projektu maszyny.

Zamiast dostarczać standardową konfigurację maszyn, skupiamy się na opracowywaniu rozwiązań produkcyjnych dostosowanych do rzeczywistych celów produkcyjnych.

Wspieranie strategii treści

Artykuł techniczny

Jak wysokowytrzymała stal niskostopowa wpływa na formowanie i spawanie rur kwadratowych

Analiza branży

Dlaczego w projektach budowlanych coraz częściej wykorzystuje się rury konstrukcyjne o dużej wytrzymałości

Studium przypadku klienta

Linia produkcyjna niskostopowych rur kwadratowych o szybkości 100 m/min do produkcji stali konstrukcyjnej

Te zasoby treści pomocniczych pomagają odpowiedzieć na powiązane pytania kupujących i zwiększyć autorytet tematyczny.

Często zadawane pytania

1. Czy stal niskostopową można przetwarzać na standardowej walcarce rurowej ze stali węglowej?

W niektórych przypadkach tak, ale materiały o wyższej wytrzymałości często wymagają mocniejszych konstrukcji młyna, zoptymalizowanego oprzyrządowania i bardziej precyzyjnej kontroli spawania.

2. Czy prędkość 100 m/min dotyczy wszystkich rozmiarów rur?

NIE.

Rzeczywista prędkość produkcji zależy od wymiarów rur, grubości ścianek, gatunku stali i wymagań jakościowych.

3. Jaka jest główna zaleta kwadratowej rury niskostopowej?

Stal niskostopowa zapewnia wyższą wytrzymałość i lepsze parametry konstrukcyjne w porównaniu ze zwykłą stalą węglową.

4. Jak można ograniczyć pękanie narożników?

Właściwy projekt przejścia walca, kontrolowane odkształcenie i odpowiedni dobór materiału pomagają zmniejszyć naprężenia w narożnikach i poprawić jakość formowania.

5. Jakie informacje są wymagane do wyceny?

Klienci powinni podać zakres rozmiarów rur, grubość ścianki, gatunek stali, roczny cel produkcyjny, zastosowanie produktu i układ warsztatu.

Wniosek

Maszyna do formowania rur niskostopowych do produkcji rur kwadratowych z prędkością do 100 m/min jest przeznaczona dla producentów poszukujących rynków rur konstrukcyjnych o wyższej wartości.

Jego celem jest nie tylko produkcja rur kwadratowych, ale także pomoc fabrykom w wydajnym przetwarzaniu materiałów o wyższej wytrzymałości, utrzymywaniu integralności spoin, kontrolowaniu dokładności wymiarowej i osiąganiu zrównoważonej wydajności produkcyjnej.

Właściwy sprzęt powinien rozwiązywać rzeczywiste problemy produkcyjne i wspierać długoterminowy rozwój firmy, a nie tylko zapewniać większą prędkość na papierze.
