ZY20 Młynarka rurowa do kalibrowania φ10-26 mm Okrągła rura stalowa 6 + 6 Stojak Głowica Turk 0,4-1,5 mm 90 m/min

Ostateczny rozmiar i kontrola okrągłości po spawaniu

Spaw nie kończy rury – robi to sekcja kalibrująca. Bez wystarczającej liczby stojaków kalibrujących i końcowej prostownicy, spawana rura opuszcza linię owalną, wygiętą lub o niewłaściwej średnicy i nie przechodzi kontroli wymiarowej, której wymagają odbiorcy precyzyjnych i konstrukcyjnych elementów.

Dlaczego rury opuszczają fabrykę poza okrągłością

Spawany korpus przenosi ciepło i naprężenia resztkowe, które powodują jego odkształcenie, chyba że jest stopniowo kalibrowany. Zbyt mała liczba stojaków kalibrujących lub brak końcowej prostownicy pozwala na utrzymanie owalności i wygięcia, a rura dociera do piły już poza specyfikacją.

Rozwiązanie ZY20 do kalibracji rur

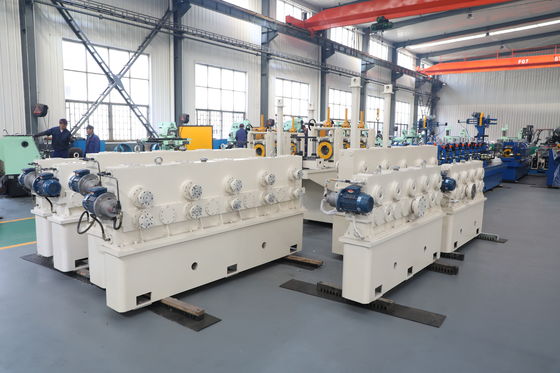

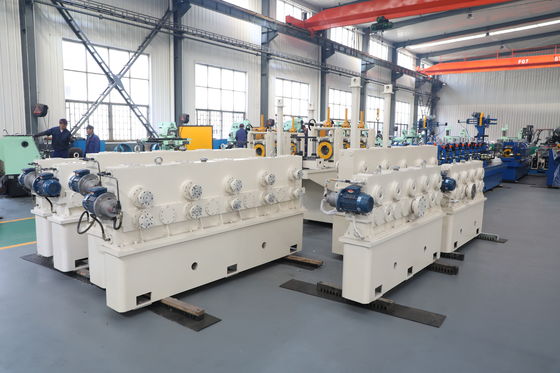

6 stojaków poziomych + 6 pionowych stopniowo kontroluje średnicę i okrągłość po spawaniu.

Głowica turecka z 4 rolkami z regulacją góra-dół, lewo-prawo i obrotową prostuje rurę i precyzyjnie kieruje ją do piły latającej.

Połączona kalibracja i prostowanie zapewniają stabilną, okrągłą, prostą rurę gotową do cięcia z prędkością do 90 m/min.

Specyfikacje techniczne linii do produkcji rur ZY20

Kompletny ciągły proces produkcji

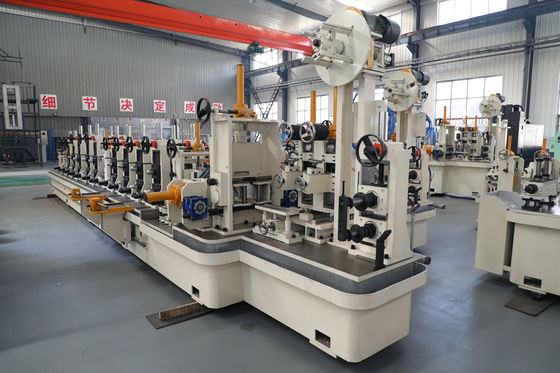

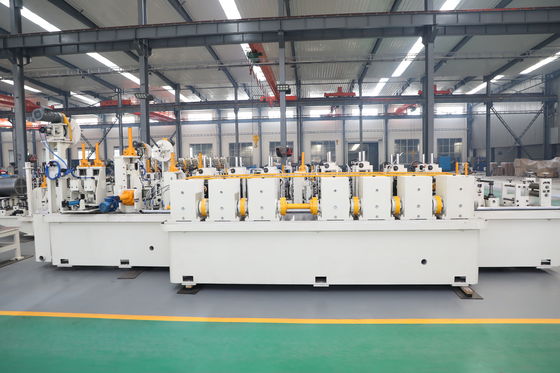

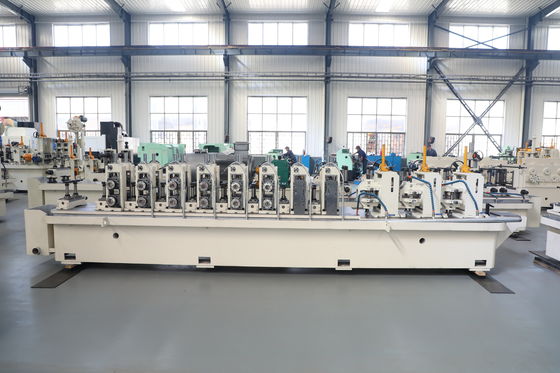

Każda ZY20 działa w jednym ciągłym przepływie od zwoju do gotowej, ciętej rury. Odwijak podaje taśmę przez 7-rolkową precyzyjną poziomicę, która usuwa zagięcie zwoju, a następnie formowanie dwukrzywiznowe kształtuje ją w 5 stojakach zgrubnych i 3 wykończeniowych bez falowania krawędzi. Spawarka HF o mocy 100 kW półprzewodnikowa spaja szew pod ciśnieniem ściskania z dedykowanym prowadnikiem szwu, a automatyczna jednostka do usuwania zadziorów zewnętrznych natychmiast usuwa spoinę. Chłodzenie natryskowe o wydajności ≥10 t/h plus basen przelewowy utrwala kształt, 6-poziomowy + 6-pionowy zespół kalibrujący ustawia średnicę, a głowica turecka z 4 rolkami prostuje rurę przed piłą latającą sterowaną mikrokomputerem, która tnie odcinki 4–8 m z dokładnością ±3 mm. Stojaki zabezpieczone przed przeciążeniem i utwardzane wały 42CrMo utrzymują stabilność całej linii podczas długich serii produkcyjnych.

Gdzie stosowana jest linia do produkcji rur ZY20

Rury precyzyjne, konstrukcyjne i meblowe, gdzie ostateczna okrągłość i prostoliniowość decydują o prawidłowym montażu i wykończeniu elementów.

Jak wybrać linię do kalibracji rur

Sprawdź liczbę stojaków kalibrujących – ZY20 wykorzystuje 6 stojaków poziomych + 6 pionowych – i upewnij się, że prostownica typu głowica turecka jest w zestawie, aby zapewnić okrągłość i prostoliniowość przed piłą.

Instalacja, wsparcie i obsługa posprzedażna

ZY20 jest dostarczana jako kompletny pakiet z rysunkami rozmieszczenia i fundamentów, dzięki czemu można przygotować teren przed dostawą. Instalacja i uruchomienie na miejscu pod nadzorem inżyniera doprowadzają linię do znamionowej wydajności, a szkolenie operatorów zapewnia przekazanie działającej linii. Roczna gwarancja ze wsparciem części zamiennych chroni inwestycję, a ponieważ linia akceptuje zwoje walcowane na gorąco, na zimno i ocynkowane, można dostosować się do zmieniających się kosztów materiałów i popytu rynkowego bez ponownego oprzyrządowania.

Często zadawane pytania dotyczące linii do produkcji rur ZY20

Ile stojaków kalibrujących ma ZY20?

6 stojaków poziomych + 6 pionowych do stopniowej kontroli średnicy.

Co robi głowica turecka?

Prostuje rurę z regulacją góra-dół, lewo-prawo i obrotową przed piłą.

Czy kalibracja poprawia okrągłość?

Tak, wielostojakowy zespół plus prostownica utrzymują gotową rurę okrągłą i prostą.
