ZY20 Frezarka rurowa do usuwania zadziorów φ10-26 mm Okrągła rura stalowa Chłodzenie natryskowe 0,4-1,5 mm 90 m/min

Grzbiet spawalniczy i zniekształcenia cieplne po spawaniu

Zewnętrzny grzbiet spawalniczy i ciepło resztkowe to dwa największe zagrożenia dla jakości rury bezpośrednio po spawaniu. Szorstki grzbiet uszkadza rolki w dalszych etapach produkcji i psuje wykończenie powierzchni, podczas gdy ciepło, które nie jest wystarczająco szybko usuwane, powoduje wypaczenie korpusu i zniekształcenie okrągłości.

Dlaczego uszkodzenia grzbietu i ciepła niszczą rurę

Bez gratowania, wystający zewnętrzny grzbiet rysuje rolki kalibrujące i przenosi ślady na każdą rurę. Powolne lub nierównomierne chłodzenie pozwala ciepłu resztkowemu zniekształcić cienką ściankę, przez co korpus dociera do kalibracji już owalny i trudny do poprawienia.

Rozwiązanie ZY20 do usuwania zadziorów z rur

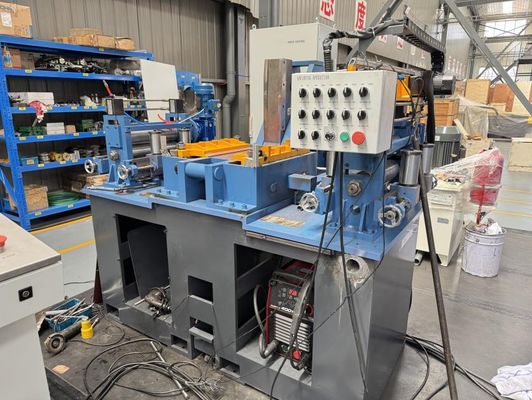

Automatyczna jednostka do usuwania zadziorów zewnętrznych z pneumatycznym szybkim podawaniem i odbiorem usuwa grzbiet spawalniczy, chroniąc rolki i zapewniając czystą powierzchnię.

Chłodzenie natryskowe z basenem przelewowym z regulowanymi dyszami metalowymi zapewnia przepływ chłodziwa ≥10 t/h, szybko usuwając ciepło spawalnicze dla stabilnej okrągłości.

Schłodzona, odgratowana rura wchodzi następnie do kalibracji 6+6 i prostowania głowicą Turk z gładkim, okrągłym korpusem gotowym do wykończenia.

Specyfikacje techniczne linii do produkcji rur ZY20

Kompletny ciągły proces produkcji

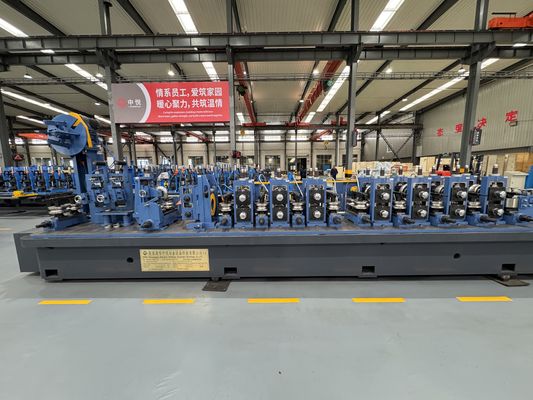

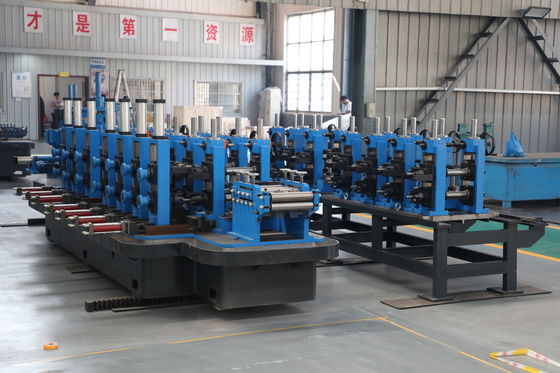

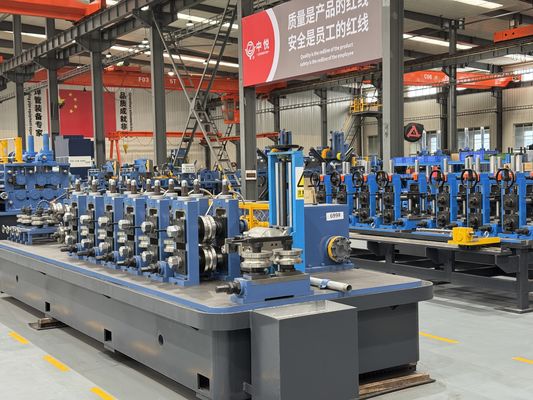

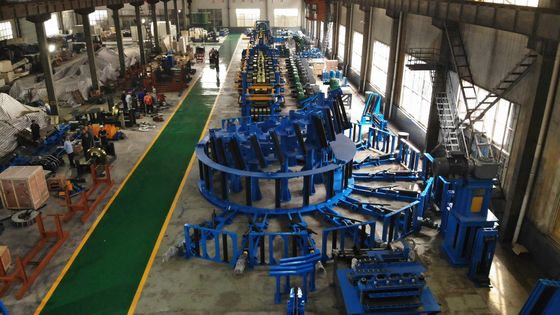

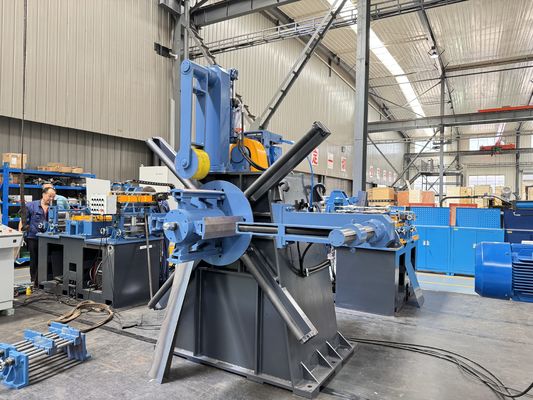

Każda ZY20 działa w jednym ciągłym przepływie od kręgu do gotowej rury ciętej. Odwijak podaje taśmę przez 7-rolkowy precyzyjny poziomujący, który usuwa odkształcenie kręgu, a następnie formowanie o podwójnym promieniu kształtuje ją w 5 stojakach zgrubnych i 3 wykończeniowych bez falowania krawędzi. Spawarka HF o mocy 100 kW półprzewodnikowa spaja szew pod ciśnieniem ściskania z dedykowanym prowadnikiem szwu, a automatyczna jednostka do usuwania zadziorów zewnętrznych natychmiast usuwa grzbiet. Chłodzenie natryskowe z basenem przelewowym ≥10 t/h utrwala kształt, linia kalibrująca 6-poziomowa + 6-pionowa ustawia średnicę, a 4-rolkowa głowica Turk prostuje rurę przed przecinarką latającą sterowaną mikrokomputerem, która tnie odcinki 4–8 m z dokładnością ±3 mm. Stojaki z zabezpieczeniem przed przeciążeniem i wały hartowane 42CrMo utrzymują stabilność całej linii podczas długich cykli pracy.

Gdzie stosowana jest linia do produkcji rur ZY20 z usuwaniem zadziorów

Każda linia do produkcji rur φ10-26 mm, gdzie wymagany jest czysty grzbiet spawalniczy i kontrolowane chłodzenie dla rur platerowanych, powlekanych lub precyzyjnych.

Jak wybrać linię do usuwania zadziorów i chłodzenia

Potwierdź, że gratowanie jest automatyczne z szybkim podawaniem i odbiorem, i sprawdź wydajność chłodzenia – ZY20 dostarcza ≥10 t/h przez natrysk z basenem przelewowym z regulowanymi dyszami.

Instalacja, wsparcie i serwis pogwarancyjny

ZY20 jest dostarczana jako kompletny pakiet z rysunkami rozmieszczenia i fundamentów, dzięki czemu można przygotować teren przed dostawą. Instalacja i uruchomienie na miejscu pod nadzorem inżyniera doprowadzają linię do znamionowej wydajności, a szkolenie operatorów zapewnia przekazanie działającej linii. Roczna gwarancja ze wsparciem części zamiennych chroni inwestycję, a ponieważ linia akceptuje kręgi walcowane na gorąco, na zimno i ocynkowane, można dostosować się do zmieniających się kosztów materiałów i popytu rynkowego bez ponownego oprzyrządowania.

Często zadawane pytania dotyczące linii do produkcji rur ZY20 z usuwaniem zadziorów

Jak usuwany jest grzbiet zewnętrzny?

Automatyczna jednostka do usuwania zadziorów z pneumatycznym szybkim podawaniem i odbiorem.

Jaka jest wydajność chłodzenia?

≥10 t/h przez chłodzenie natryskowe z basenem przelewowym z regulowanymi dyszami metalowymi.

Dlaczego chłodzenie jest ważne?

Szybkie, równomierne chłodzenie utrwala okrągłość przed kalibracją i zapobiega zniekształceniom cieplnym.
