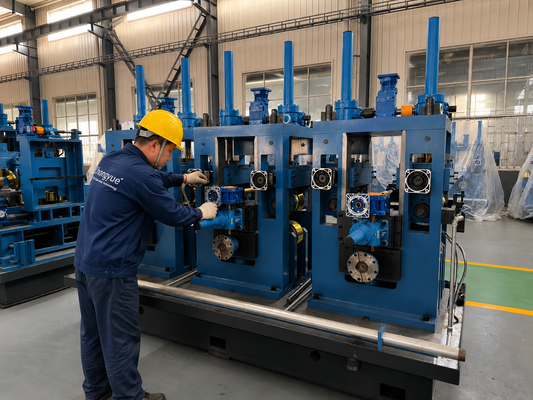

ZY20 Frezarka do rur ze szwem spawalniczym φ10-26 mm Zgrzewanie okrągłych rur stalowych 0,4-1,5 mm 90 m/min

Dryf szwu i niepełne przetopienie w rurze spawanej

Szew spawalniczy, który dryfuje poza środek lub nie topi się całkowicie, jest najszybszą drogą do złomu i awarii w terenie. W przypadku rur o małej średnicy φ10-26 mm, utrzymanie szwu dokładnie na środku rolek dociskowych oddziela mocną, okrągłą rurę od słabej, owalnej.

Dlaczego szew spawalniczy dryfuje poza środek

Bez pozytywnego prowadzenia krawędzie taśmy wędrują w miarę zbliżania się do punktu spawania, więc rolki dociskowe spotykają szew poza środkiem, a przetopienie jest nierówne. Niewystarczające ciśnienie docisku pozostawia puste przestrzenie, podczas gdy nadmierne ciśnienie tworzy zadziory i osłabia strefę spawania.

Rozwiązanie ZY20 dla spawalniczej maszyny do produkcji rur

Dedykowane prowadzenie szwu spawalniczego utrzymuje pozycję szwu w strefie spawania, utrzymując krawędzie wyśrodkowane dla rolek dociskowych.

Spawanie dociskowe następnie kuje stopione krawędzie pod kontrolowanym ciśnieniem, zapewniając pełne przetopienie bez pustych przestrzeni i nadmiernych zadziorów.

Automatyczne usuwanie zadziorów zewnętrznych czyści spoinę natychmiast po spawaniu, dzięki czemu rura wchodzi do kalibrowania z gładkim, jednolitym szwem.

Specyfikacje techniczne maszyny do produkcji rur ZY20

Kompletny ciągły proces produkcji

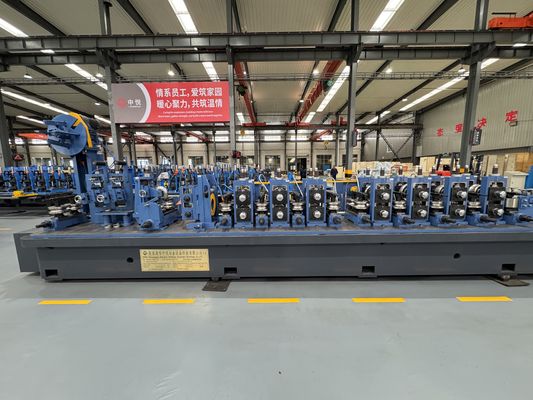

Każda ZY20 działa w jednym ciągłym przepływie od cewki do gotowej rury ciętej. Odwijak podaje taśmę przez 7-rolkowy precyzyjny poziomujący, który usuwa zagięcie cewki, a następnie formowanie o podwójnym promieniu kształtuje ją w 5 stojakach zgrubnych i 3 wykończeniowych bez falowania krawędzi. Spawarka HF o mocy 100 kW półprzewodnikowa topi szew pod ciśnieniem docisku z dedykowanym prowadzeniem szwu, a automatyczna jednostka usuwania zadziorów zewnętrznych czyści spoinę natychmiast. Chłodzenie natryskowe ≥10 t/h plus basen przelewowy utrwala kształt, 6-poziomowy + 6-pionowy zespół kalibrujący ustawia średnicę, a 4-rolkowy głowica turecka prostuje rurę przed piłą latającą sterowaną mikrokomputerem, która tnie odcinki 4–8 m z dokładnością ±3 mm. Stojaki zabezpieczone przed przeciążeniem i hartowane wały 42CrMo utrzymują stabilność całej linii podczas długich biegów.

Gdzie stosowana jest maszyna do produkcji rur ZY20

Rury precyzyjne, meblowe, konstrukcyjne i ocynkowane, gdzie mocny, wyśrodkowany szew jest głównym wymogiem jakościowym.

Jak wybrać maszynę do produkcji rur spawanych

Sprawdź prowadzenie szwu i kontrolę docisku — ZY20 wykorzystuje dedykowane prowadzenie szwu i regulowane ciśnienie docisku. Dopasuj średnicę zewnętrzną i grubość ścianki do φ10-26 mm / 0,4-1,5 mm i potwierdź usuwanie zadziorów po spawaniu.

Instalacja, wsparcie i obsługa posprzedażna

ZY20 jest dostarczana jako kompletny pakiet z rysunkami układu i fundamentów, dzięki czemu można przygotować teren przed dostawą. Instalacja i uruchomienie na miejscu prowadzone przez inżyniera doprowadzają linię do znamionowej wydajności, z przeszkoleniem operatora w celu przekazania działającej maszyny. Roczna gwarancja ze wsparciem części zamiennych chroni inwestycję, a ponieważ linia akceptuje cewki walcowane na gorąco, na zimno i ocynkowane, można dostosować się do zmieniających się kosztów materiałów i popytu rynkowego bez ponownego oprzyrządowania.

Często zadawane pytania dotyczące maszyny do produkcji rur spawanych ZY20

Jak utrzymywany jest środek szwu?

Dedykowane prowadzenie szwu utrzymuje krawędzie na środku rolek dociskowych podczas spawania.

Co to jest spawanie dociskowe?

Rolki dociskowe kuje stopione krawędzie pod ciśnieniem w celu pełnego przetopienia.

Jak usuwana jest spoina?

Automatyczna jednostka usuwania zadziorów zewnętrznych czyści spoinę przed kalibrowaniem.
