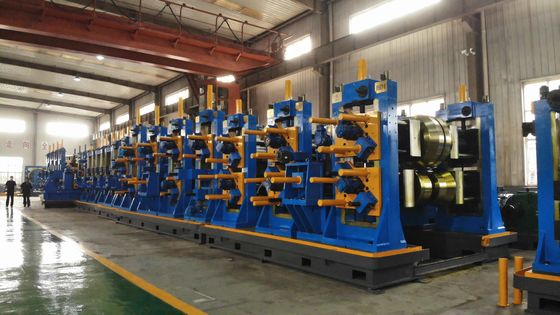

ZY20 Szybka wymiana młyna rurowego φ10-26 mm Okrągła rura stalowa Rolka boczna 0,4-1,5 mm 90 m/min

Kosztowne przestoje podczas wymiany rolek

Każda zmiana rozmiaru zatrzymuje produkcję, a w walcarkach ze stałą osią operatorzy muszą demontować sąsiednie stojaki, aby uzyskać dostęp do zestawu rolek. W przypadku walcarek pracujących z wieloma rozmiarami o średnicy od 10 do 26 mm w krótkich partiach, czas wymiany jest największym czynnikiem ograniczającym wydajność.

Dlaczego konwencjonalna wymiana rolek jest powolna

Konstrukcje ze stałą osią wymagają demontażu sąsiednich rolek, aby uzyskać dostęp do docelowego zestawu, a ponowne ustawienie ścieżki po każdej zmianie jest ręczne i podatne na błędy. Im dłużej linia stoi bezczynnie, tym większa utrata wydajności przy częstych zmianach rozmiaru.

Rozwiązanie ZY20 Quick Change Tube Mill

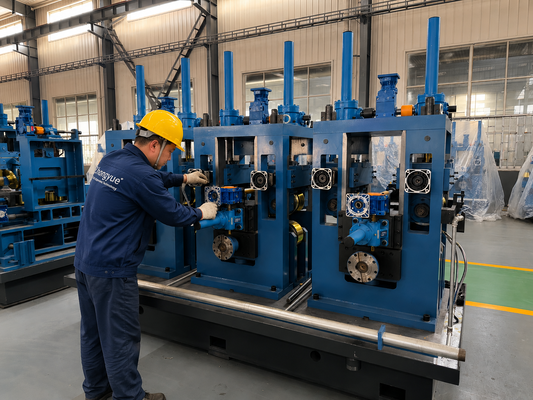

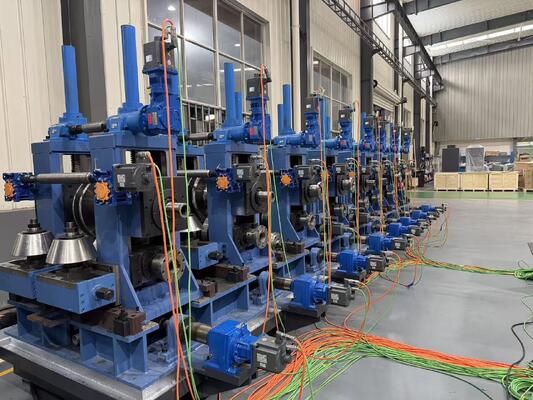

Stojaki formujące i kalibrujące wykorzystują boczne ramy szybkiej wymiany, dzięki czemu operatorzy wysuwają zestaw rolek i wsuwają nowy, bez demontażu sąsiednich stojaków.

Wstępnie ustawione zespoły rolek zmniejszają potrzebę ponownego ustawiania, pozwalając linii na szybsze powrócenie do znamionowej prędkości po każdej zmianie rozmiaru.

W połączeniu z utwardzanymi wałami 42CrMo, szybka wymiana minimalizuje czas konserwacji i przestojów przełączania w produkcji krótkich partii.

Specyfikacje techniczne walcarki ZY20

Kompletny ciągły proces produkcyjny

Każda ZY20 działa w jednym ciągłym przepływie od zwoju do gotowej rury ciętej. Odwijak podaje taśmę przez 7-rolkowy precyzyjny poziomujący, który usuwa odkształcenie zwoju, a następnie formowanie o podwójnym promieniu kształtuje ją w 5 stojakach zgrubnych i 3 wykończeniowych bez falowania krawędzi. Spawarka HF o mocy 100 kW spaja szew pod ciśnieniem docisku z dedykowanym prowadnikiem szwu, a automatyczna jednostka do usuwania zadziorów zewnętrznych natychmiast usuwa spoinę. Chłodzenie natryskowe o przepływie ≥10 t/h plus basen przelewowy utrwala kształt, 6-poziomowy + 6-pionowy zespół kalibrujący ustawia średnicę, a 4-rolkowy głowica Turk prostuje rurę przed mikrokomputerową piłą latającą, która tnie odcinki o długości 4–8 m z dokładnością ±3 mm. Stojaki z zabezpieczeniem przed przeciążeniem i utwardzane wały 42CrMo utrzymują stabilność całej linii podczas długich serii.

Gdzie stosowana jest walcarka ZY20 Quick Change Tube Mill

Producenci pracujący z wieloma małymi średnicami w krótkich partiach, którzy potrzebują zminimalizować czas przestojów na wymianę i zmaksymalizować czas pracy.

Jak wybrać walcarkę szybkiej wymiany rolek

Potwierdź częstotliwość zmian rozmiarów, a następnie sprawdź mechanizm wymiany rolek – boczne ramy na stojakach formujących i kalibrujących skracają czas wymiany. Zweryfikuj wstępne ustawienie, aby przyspieszyć powrót do produkcji.

Instalacja, wsparcie i obsługa posprzedażna

ZY20 jest dostarczana jako kompletny pakiet z rysunkami układu i fundamentów, dzięki czemu można przygotować teren przed dostawą. Instalacja i uruchomienie na miejscu prowadzone przez inżynierów doprowadzają linię do znamionowej wydajności, z przeszkoleniem operatorów, aby przekazać działającą walcarkę. Roczna gwarancja ze wsparciem części zamiennych chroni inwestycję, a ponieważ linia akceptuje zwoje walcowane na gorąco, na zimno i ocynkowane, można dostosować się do zmieniających się kosztów materiałów i popytu rynkowego bez ponownego oprzyrządowania.

Często zadawane pytania dotyczące walcarki ZY20 Quick Change Tube Mill

Jak działa wymiana rolek przez pociągnięcie boczne?

Zestawy rolek wysuwają się na bok i są wymieniane bez demontażu sąsiednich stojaków.

Które stojaki mają szybką wymianę?

Zarówno stojaki formujące, jak i kalibrujące wykorzystują boczne ramy szybkiej wymiany.

Czy szybka wymiana wpływa na dokładność?

Nie – wstępnie ustawione zespoły rolek utrzymują dokładność ścieżki po każdej zmianie.
