Fale krawędzi i niestabilność podczas formowania rur
Każda wada rury zaczyna się w sekcji formowania.Stabilny materiał odpadowy na każdej zmianie cewki.
Dlaczego kształtowanie tworzy fałszywe fale
Pasek, który wchodzi w sekcję formowania z cewkami lub wygiętymi zgięciami nierównomiernie, a przejście o pojedynczym promieniu koncentruje deformację na krawędzi.,Krawędź przed spawaniem się zaciska, a szwy przybywają niezgodnie.

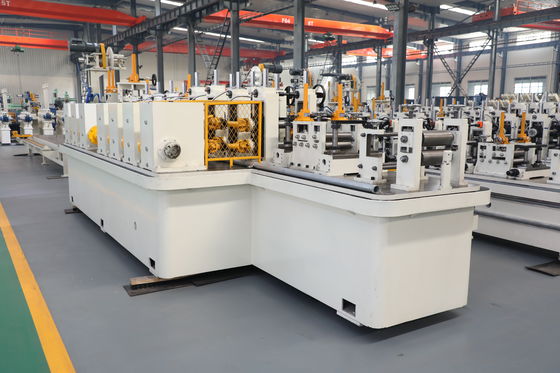

Rozwiązanie Młyna Rulowania Rury ZY20
Precyzyjny wyrównywacz 7-roll usuwa zestaw cewki i podaje płaską paskę, tworząc stabilny start dla każdego przejścia.
Projekt podwójnego promienia na poziomej rolce w dolnej linii delikatnie kształtuje taśmę, podczas gdy 5-stand rough plus 3-stand finish tworzący okrągło stopniowo bez fali krawędzi.
Opierające się na przeciążeniu stojaky poziome i wały utwardzone 42CrMo utrzymują stabilność przejścia, dzięki czemu taśma dociera do spawania w środku i gotowa do pełnego stopienia.
Specyfikacje techniczne młyna rurkowego ZY20
| Parametry | Specyfikacja |
|---|
| Średnica zewnętrzna rury | φ10 ∼ 26 mm |
| Grubość ściany | 00,4 ∼1,5 mm |
| Nominalna prędkość produkcji | do 90 m/min |
| Surowiec | HR / CR stal niskoemisyjna, stal ocynkowana |
| Moc spawarki HF | 100 kW w stanie stałym |
| Tworzenie stoisk | 5 surowych + 3 wykończenia |
| Stoiska do wymiarowania | 6 poziomych + 6 pionowych |
| Rolowanie | Poziom prądu: |
| Długość cięcia / precyzja | 4 ̊8 m, ±3 mm |
| Przepływ płynu chłodniczego | ≥ 10 t/h oprysku + basenu przepływu |
| Materiał wału rolkowego | 42CrMo stłumione i hartowane + HF utwardzone |
Zakończenie ciągłego procesu produkcji
Każdy ZY20 prowadzi jeden ciągły przepływ od cewki do gotowej przewodu ciętego.Następnie podwójny promieniowanie kształtuje go w 5 szorstkich i 3 końcówki stoi bez fali krawędzi. 100 kW spawacz HF w stanie stałym złącza szwy pod ciśnieniem ciśnienia z dedykowanym przewodnikiem szwy, a automatyczna jednostka zewnętrznego wygrzewania natychmiast oczyszcza koralik.≥ 10 t/h opryskiwania plus chłodzenie basenu przepływowego blokuje kształt, 6-horyzontalny + 6-pionowy układ wymiarowy ustala średnicę, a 4-roll Turk głowa wyprostowuje rurę przed mikrokomputerem latającej piły cięcia długości 4 8m do ± 3 mm.Zabezpieczone przed przeciążeniem stojaki i ocieplone wały 42CrMo utrzymują całą linię stabilną w długich biegach.
Miejsce zastosowania młyna rurowego do formowania rol ZY20
Precyzja, meble i rurki konstrukcyjne, w których stabilne formowanie i płaskie wprowadzanie pasów decydują o jakości spawania i końcowej okrągłości.
Jak wybrać młyn rurowy
Sprawdź najpierw liczbę rullów i projekt przejścia. ZY20 wykorzystuje 7-roll leveling i tworzenie podwójnej promieniowania. Dopasować OD i ścianę do φ10-26mm / 0,4-1,5mm,i potwierdź konfigurację stoiska dla swojego profilu.
Instalacja, wsparcie i usługi posprzedażowe
ZY20 jest dostarczany jako pakiet pod klucz z układem i rysunkami fundamentów, dzięki czemu można przygotować miejsce przed dostawą.,W związku z tym, że linia akceptuje HR, CR i cewki ocynkowe,można dostosować się do zmieniających się kosztów materiałów i popytu rynkowego bez ponownego użycia narzędzi.
Często zadawane pytania dotyczące młyna rurowego do formowania rol ZY20
Jak ZY20 zapobiega fali krawędzi?
Poziomowanie taśmy jest stopniowo kształtowane przez siedmiorolkowy wyrównywacz oraz podwójny przejście promieniowe i stojak 5+3.
Jaki jest układ stanowiska do formowania?
5 stojaków szorstkich + 3 stojaków końcowych kończą rundę w kontrolowanych etapach.
Po co podwójne przepustki?
Rozprowadzają gięcie na pasku zamiast koncentrować je na krawędzi.
