ZY20 Cienkościenna frezarka rurowa φ10-26mm Okrągła rura stalowa 0,4-1,5 mm 90 m/min Linia spawalnicza HF

Zagniowanie i wady spawania w cienkościennych rurach

Cienkościenna rura o grubości od 0,4 mm jest lekka i tania, ale zagina się i marszczy w momencie nierównomiernego nacisku formującego, a spaw łatwo się przepala lub nie łączy. Linie, które nie potrafią kontrolować tych wad, produkują złom zamiast lekkich rur, których klienci teraz wymagają.

Dlaczego cienkościenna rura zagina się podczas formowania

Taśma o grubości 0,4-1,5 mm ma prawie zerową sztywność, więc każdy błąd poziomowania lub pojedyncze przejście o stałym promieniu koncentruje zginanie na krawędzi i wywołuje fale. Niekierowany szew spawalniczy dryfuje i przepala się przy dużej prędkości, podczas gdy nierównomierne chłodzenie dodaje naprężeń szczątkowych, które zniekształcają lekki korpus.

Rozwiązanie dla cienkościennych rur ZY20

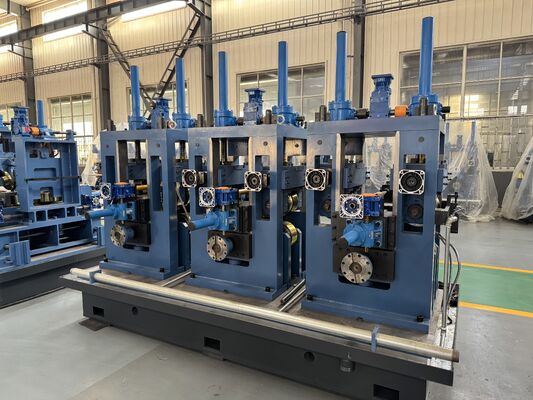

Precyzyjna prostowarka 7-rolkowa podaje taśmę płasko, a formowanie o podwójnym promieniu z 5 stojanami zgrubnymi i 3 wykańczającymi kształtuje ją delikatnie, aby uniknąć zagniatania krawędzi.

Dedykowane prowadzenie szwu ze zgrzewaniem dociskowym zapewnia pełne zespolenie bez przepalania, a regulowane ciśnienie docisku chroni cienką ściankę.

Chłodzenie natryskowe i przelewowe o wydajności ≥10 t/h szybko odprowadza ciepło, aby utrzymać kształt, zanim kalibrowanie 6+6 i prostowanie głowicą turecką dostarczą stabilne cienkościenne rury z prędkością do 90 m/min.

Specyfikacje techniczne linii do produkcji cienkościennych rur ZY20

Kompletny ciągły proces produkcji

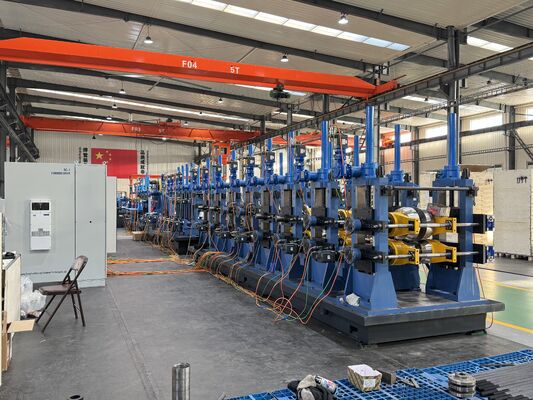

Każda linia ZY20 działa w jednym ciągłym przepływie od kręgu do gotowej, ciętej rury. Rozwijak podaje taśmę przez precyzyjną prostowarkę 7-rolkową, która usuwa odkształcenie kręgu, a następnie formowanie o podwójnym promieniu kształtuje ją w 5 stojanach zgrubnych i 3 wykańczających bez falowania krawędzi. Spawarka HF o mocy 100 kW półprzewodnikowa spawa szew pod ciśnieniem docisku z dedykowanym prowadzeniem szwu, a automatyczna jednostka do usuwania zadziorów zewnętrznych natychmiast usuwa spoinę. Chłodzenie natryskowe i przelewowe o wydajności ≥10 t/h utrwala kształt, zespół kalibrujący 6-poziomowy + 6-pionowy ustawia średnicę, a 4-rolkowa głowica turecka prostuje rurę przed tym, jak latająca piła mikrokomputerowa tnie odcinki o długości 4–8 m z precyzją ±3 mm. Stojany z zabezpieczeniem przed przeciążeniem i utwardzane wały 42CrMo utrzymują stabilność całej linii podczas długich cykli pracy.

Gdzie stosowana jest linia do produkcji cienkościennych rur ZY20

Lekkie meble i rury konstrukcyjne, cienkościenne kanały mechaniczne i lekkie konstrukcje, gdzie grubość ścianki 0,4-1,5 mm oszczędza materiał i wagę.

Jak wybrać linię do produkcji cienkościennych rur

Najpierw potwierdź swoją minimalną grubość ścianki – ZY20 obsługuje 0,4-1,5 mm. Dopasuj średnicę zewnętrzną do φ10-26 mm, zweryfikuj moc spawarki i wydajność chłodzenia dla swojej prędkości, a także sprawdź, czy prostowarka i konstrukcja profilu są przystosowane do lekkich gatunków.

Instalacja, wsparcie i obsługa posprzedażna

ZY20 jest dostarczana jako pakiet "pod klucz" z rysunkami układu i fundamentów, dzięki czemu można przygotować teren przed dostawą. Instalacja i uruchomienie na miejscu pod nadzorem inżyniera doprowadzają linię do znamionowej wydajności, a szkolenie operatorów zapewnia przekazanie działającej linii. Roczna gwarancja ze wsparciem części zamiennych chroni inwestycję, a ponieważ linia akceptuje kręgi walcowane na gorąco, na zimno i ocynkowane, można dostosować się do zmieniających się kosztów materiałów i popytu rynkowego bez ponownego oprzyrządowania.

Często zadawane pytania dotyczące linii do produkcji cienkościennych rur ZY20

Jaka jest najcieńsza ścianka, którą spawa ZY20?

0,4 mm, dzięki delikatnemu formowaniu o podwójnym promieniu i kontrolowanemu zgrzewaniu dociskowemu.

Jak zapobiega się przepalaniu?

Pozytywne prowadzenie szwu i regulowane ciśnienie docisku utrzymują niskie wprowadzenie ciepła i pełne zespolenie.

Czy cienka ścianka ogranicza prędkość?

Linia nadal osiąga prędkość do 90 m/min przy odpowiednim chłodzeniu.
