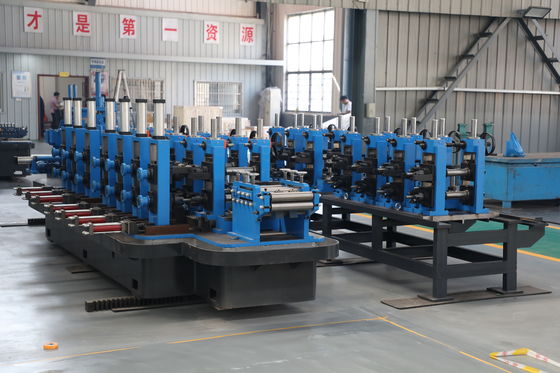

Precyzyjna frezarka do rur ZY20 φ10-26 mm Rura stalowa o małej średnicy 0,4-1,5 mm Wąska linia tolerancji

Wymagania dotyczące wąskich tolerancji w produkcji rur precyzyjnych

Użytkownicy rur precyzyjnych w przemyśle mechanicznym i meblarskim wymagają, aby średnica zewnętrzna, grubość ścianki i okrągłość były utrzymywane w wąskich granicach, i odrzucają części w momencie, gdy maszyna odchyli się od normy. Rury o małej średnicy φ10-26 mm są szczególnie nieprzebaczające, ponieważ niewielki błąd przejścia lub przesunięcie spoiny objawia się jako duży procent średnicy.

Dlaczego precyzyjne rury o małej średnicy tracą dokładność

Konwencjonalne profile o pojedynczym promieniu koncentrują zginanie na krawędzi i powodują falistość, podczas gdy spoina, która nie jest pozytywnie prowadzona, spawa się poza środkiem i przesuwa średnicę zewnętrzną. Zużyte wały rolek i nierównomierne chłodzenie powodują, że okrągłość i średnica stopniowo się zmieniają, więc linia wypada z tolerancji w ciągu kilku dni.

Rozwiązanie ZY20 dla precyzyjnych linii do produkcji rur

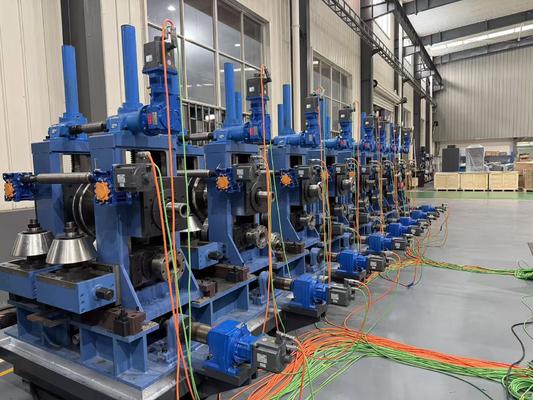

Konstrukcja profilu o podwójnym promieniu z 5 stojanami zgrubnymi i 3 stojanami wykańczającymi kształtuje taśmę stopniowo, eliminując falistość krawędzi przed spawaniem.

Wały rolek ze stali 42CrMo, hartowane, odpuszczane i utwardzane wysoką częstotliwością, utrzymują stabilność profilu przejścia, podczas gdy dedykowane prowadzenie spoiny centruje spoinę dla dokładnej średnicy zewnętrznej.

6-poziomowy + 6-pionowy zespół kalibrujący oraz 4-rolkowy głowica turecka przycinają korpus do wąskiej okrągłości, a latająca piła mikrokomputerowa tnie na długości 4-8 m z dokładnością ±3 mm.

Specyfikacje techniczne linii do produkcji rur ZY20

Kompletny ciągły proces produkcji

Każda linia ZY20 działa w jednym ciągłym przepływie od zwoju do gotowej rury ciętej. Odwijak podaje taśmę przez 7-rolkowy precyzyjny poziomujący, który usuwa odkształcenie zwoju, a następnie kształtowanie o podwójnym promieniu formuje ją w 5 stojanach zgrubnych i 3 wykańczających bez falistości krawędzi. Spawarka HF o mocy 100 kW spaja spoina pod ciśnieniem ściskania z dedykowanym prowadzeniem spoiny, a automatyczna jednostka do usuwania zadziorów zewnętrznych natychmiast usuwa krawędź. Chłodzenie natryskowe o przepływie ≥10 t/h plus basen przelewowy utrwala kształt, 6-poziomowy + 6-pionowy zespół kalibrujący ustawia średnicę, a 4-rolkowa głowica turecka prostuje rurę przed latającą piłą mikrokomputerową, która tnie na długości 4–8 m z dokładnością ±3 mm. Stojany zabezpieczone przed przeciążeniem i utwardzane wały ze stali 42CrMo utrzymują stabilność całej linii podczas długich cykli pracy.

Gdzie stosowana jest precyzyjna linia do produkcji rur ZY20

Rury precyzyjne mechaniczne, lekkie części samochodowe, meble i profile konstrukcyjne, gdzie średnica zewnętrzna, grubość ścianki i okrągłość muszą pozostać w wąskich granicach.

Jak wybrać precyzyjną linię do produkcji rur

Najpierw podaj docelowe wartości średnicy zewnętrznej, grubości ścianki i okrągłości, a następnie dopasuj okno φ10-26 mm / 0,4-1,5 mm. Potwierdź gatunek materiału i precyzję cięcia, a następnie przejrzyj rysunki fundamentów, aby dobrać linię do wymagań tolerancji.

Instalacja, wsparcie i obsługa posprzedażna

Linia ZY20 jest dostarczana jako kompletny pakiet z rysunkami rozmieszczenia i fundamentów, dzięki czemu można przygotować teren przed dostawą. Instalacja i uruchomienie na miejscu pod nadzorem inżyniera doprowadzają linię do znamionowej wydajności, a szkolenie operatorów zapewnia przekazanie działającej maszyny. Roczna gwarancja ze wsparciem części zamiennych chroni inwestycję, a ponieważ linia akceptuje zwoje walcowane na gorąco, na zimno i ocynkowane, można dostosować się do zmieniających się kosztów materiałów i popytu rynkowego bez ponownego oprzyrządowania.

Często zadawane pytania dotyczące precyzyjnej linii do produkcji rur ZY20

Jaką okrągłość może utrzymać ZY20?

6+6 zespół kalibrujący i głowica turecka utrzymują okrągłość i stabilność korpusu przy znamionowej prędkości.

Jak utrzymywana jest dokładność średnicy zewnętrznej w czasie?

Utwardzane wały rolek ze stali 42CrMo są odporne na zużycie, dzięki czemu profil przejścia pozostaje dokładny przez długie kampanie.

Jaką precyzję cięcia zapewnia latająca piła?

Długości 4-8 m cięte z dokładnością ±3 mm za pomocą latającej piły sterowanej mikrokomputerem.
