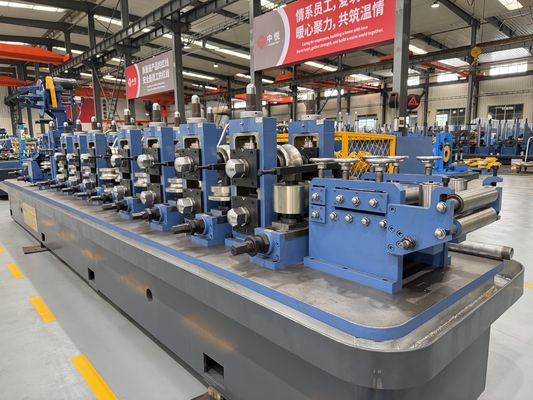

ZY20 Młynarka do rur konstrukcyjnych φ10-26 mm Okrągła rura stalowa 0,4-1,5 mm Linia do spawania HF 90 m/min

Niestabilność wymiarowa w lekkich rurach konstrukcyjnych

Rury konstrukcyjne do ram, regałów i lekkich konstrukcji muszą zachować prostoliniowość i okrągłość, aby połączenia były montowane pod kątem prostym. Walcownie produkujące sekcje o średnicy 10-26 mm często obserwują rozszerzenie końców, wygięcie i ścieńczenie ścianki przy spoinie, co zwiększa nakłady na przeróbki montażowe i osłabia gotową ramę pod obciążeniem.

Dlaczego lekkie rury konstrukcyjne tracą kształt

Formowanie o pojedynczym promieniu nadmiernie obrabia krawędź taśmy i powoduje falowanie, podczas gdy niekierowany szew powoduje nierównomierne zespolenie spoiny i ścieńczenie ścianki. Ciepło resztkowe, które nie jest wystarczająco szybko usuwane, powoduje, że korpus jest niesymetryczny i wygięty, a zużyte wałki prowadzące pozwalają na zmianę profilu przepustu w czasie.

Rozwiązanie ZY20 dla walcowni rur konstrukcyjnych

Prostownica 7-rolkowa i przepust o podwójnym promieniu z 5-stanowiskową sekcją zgrubną i 3-stanowiskową sekcją wykańczającą równomiernie kształtują taśmę, dzięki czemu spoina wchodzi do prowadnicy szwu płasko i centralnie.

Dedykowane prowadzenie szwu ze spawaniem dociskowym zapewnia pełne zespolenie bez ścieńczenia ścianki, a chłodzenie natryskowe o wydajności ≥10 t/h plus basen przelewowy blokuje okrągłość przed linią kalibrującą 6+6.

4-rolkowa głowica turecka prostuje gotową sekcję przed piłą latającą, dostarczając prostą, gotową do montażu rurę z prędkością do 90 m/min.

Specyfikacje techniczne walcowni rur ZY20

Kompletny ciągły proces produkcyjny

Każda ZY20 działa w jednym ciągłym przepływie od kręgu do gotowej rury ciętej. Odwijak podaje taśmę przez precyzyjną prostownicę 7-rolkową, która usuwa zagięcie kręgu, a następnie formowanie o podwójnym promieniu kształtuje ją w 5 stanowiskach zgrubnych i 3 wykańczających bez falowania krawędzi. Spawarka HF o mocy 100 kW półprzewodnikowa spaja szew pod naciskiem docisku z dedykowanym prowadzeniem szwu, a automatyczna jednostka do usuwania zadziorów zewnętrznych natychmiast usuwa spoinę. Chłodzenie natryskowe o wydajności ≥10 t/h plus basen przelewowy blokuje kształt, linia kalibrująca 6 poziomych + 6 pionowych ustawia średnicę, a 4-rolkowa głowica turecka prostuje rurę przed piłą latającą sterowaną mikrokomputerem, która tnie odcinki 4–8 m z dokładnością ±3 mm. Zabezpieczone przed przeciążeniem stanowiska i hartowane wałki 42CrMo utrzymują stabilność całej linii podczas długich cykli pracy.

Gdzie stosowana jest walcownia rur konstrukcyjnych ZY20

Lekkie konstrukcje ramowe, konstrukcje regałowe i wystawiennicze, elementy poręczy i balustrad, konstrukcje szklarniowe i lekkie konstrukcje z okrągłych rur o średnicy φ10-26 mm.

Jak wybrać walcownię rur konstrukcyjnych

Dopasuj średnicę zewnętrzną i grubość ścianki do okna ZY20 φ10-26 mm i 0,4-1,5 mm, zdefiniuj prostoliniowość i okrągłość wymaganą do montażu, a następnie potwierdź rodzaj kręgu (walcowany na gorąco, na zimno lub ocynkowany) i dostawę mediów przed instalacją.

Instalacja, wsparcie i obsługa posprzedażna

ZY20 jest dostarczana jako pakiet "pod klucz" z rysunkami rozmieszczenia i fundamentów, dzięki czemu można przygotować teren przed dostawą. Instalacja i uruchomienie na miejscu pod nadzorem inżyniera doprowadzają linię do znamionowej wydajności, a szkolenie operatorów zapewnia przekazanie działającej walcowni. Roczna gwarancja ze wsparciem części zamiennych chroni inwestycję, a ponieważ linia akceptuje kręgi walcowane na gorąco, na zimno i ocynkowane, można dostosować się do zmieniających się kosztów materiałów i popytu rynkowego bez konieczności przeprojektowania.

Często zadawane pytania dotyczące walcowni rur konstrukcyjnych ZY20

Jak prosta jest gotowa rura?

4-rolkowa głowica turecka prostuje sekcję przed piłą latającą, zapewniając proste, gotowe do montażu części.

Czy spoina ścieńcza ściankę?

Nie - pozytywne prowadzenie szwu plus spawanie dociskowe zapewnia pełne zespolenie bez lokalnego ścieńczenia ścianki.

Jakie sekcje może produkować?

Rury okrągłe o średnicy φ10-26 mm; projekt przepustu można omówić dla konkretnego profilu.
