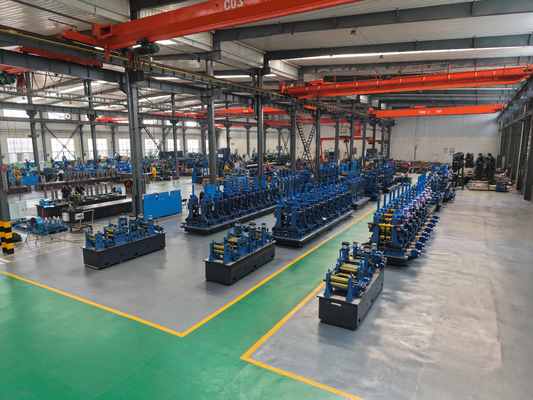

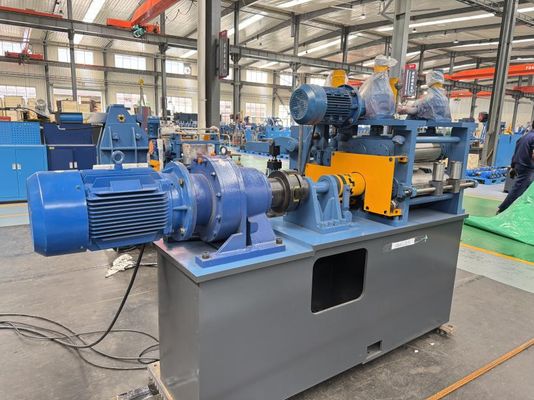

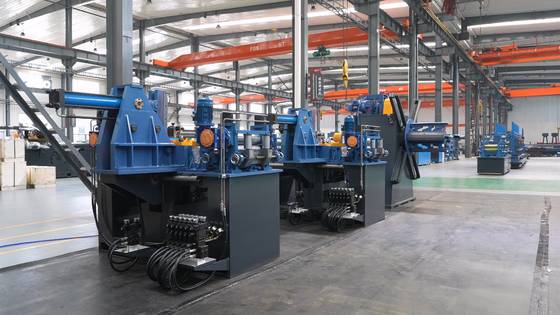

ZY20 Mała Praktyczna Maszyna Mylna Rury φ10-26mm Okrągła Rura Stalowa 90m/min HF Linię Spawania

Typowe wady spawania rur cienkościennych o małej średnicy

Producenci rur eksploatujący linie precyzyjne o średnicy φ10–26 mm zgłaszają cztery powtarzające się problemy: falowanie krawędzi i wybrzuszenia na taśmie o grubości 0,4–1,5 mm, dryfujące spoiny spawalnicze powodujące niepełne przetopienie, owalność spowodowaną nierównomiernym chłodzeniem oraz dryf długości cięcia na pile wahadłowej. Każda z tych wad zwiększa ilość złomu i blokuje zamówienia na rury precyzyjne, meblowe i konstrukcyjne, które wymagają ścisłych tolerancji i czystej powłoki cynkowej.

Dlaczego cienkościenne rury o małej średnicy zawodzą podczas formowania z dużą prędkością

Cienka taśma ma niewielką sztywność, więc wszelkie błędy w poziomowaniu lub geometrii przepustu są powiększane przed spawaniem. Przepust o pojedynczym promieniu koncentruje zginanie na krawędzi taśmy i powoduje falowanie, podczas gdy spoina, która nie jest precyzyjnie prowadzona, dryfuje poza środek rolek dociskowych, przez co stopione krawędzie nie łączą się przy dużej prędkości. Słabe wały rolek zużywają się i zmieniają wymiary, a niewystarczające chłodzenie odprowadza ciepło resztkowe, które zniekształca okrągłość.

Rozwiązanie ZY20 dla precyzyjnych rur o małej średnicy

ZY20 jest przeznaczony do produkcji rur okrągłych o średnicy φ10–26 mm i grubości ścianki 0,4–1,5 mm, z prędkością do 90 m/min. Precyzyjny prostownik 7-rolkowy podaje płaską taśmę, a następnie przepust o podwójnym promieniu z 5-stanowiskowym kształtowaniem zgrubnym i 3-stanowiskowym wykańczającym stopniowo formuje rurę, eliminując falowanie krawędzi. Wały rolek wykonane ze stali 42CrMo, hartowane, odpuszczane i utwardzane indukcyjnie, zachowują swój profil przez długie kampanie.

W punkcie spawania dedykowany prowadnik spoiny blokuje krawędzie przed rolkami dociskowymi, które kończą proces spajania, a automatyczna jednostka do usuwania zadziorów zewnętrznych z pneumatycznym szybkim włączaniem/wyłączaniem usuwa spoinę. Chłodzenie natryskowe plus basen przelewowy o wydajności ≥10 t/h stabilizuje okrągłość przed 6-poziomowym + 6-pionowym pociągiem kalibrującym i 4-rolkowym głowicą turecką, która kończy prostowanie przed latającą piłą mikrokomputerową, która tnie odcinki o długości 4–8 m z tolerancją ±3 mm.

Linia spawa gorąco- i zimnowalcowaną oraz ocynkowaną taśmę za pomocą spawarki HF o mocy 100 kW, a narzędzia chroni sprzęgłami przeciążeniowymi oraz systemem szybkiej wymiany rolek z bocznym wysuwem. Każda jednostka jest dostarczana z rysunkami układu i fundamentów, instalacją i uruchomieniem na miejscu, szkoleniem operatorów oraz roczną gwarancją.

Specyfikacje techniczne linii do produkcji rur ZY20

Zastosowanie linii do produkcji precyzyjnych rur ZY20

ZY20 nadaje się do produkcji rur precyzyjnych, meblowych i konstrukcyjnych: ram stołów i krzeseł, systemów regałowych i wystawienniczych, elementów poręczy i balustrad, lekkich części samochodowych oraz cienkościennych przewodów mechanicznych. Możliwość spawania rur ocynkowanych obejmuje również lekkie konstrukcje i ramy szklarni, gdzie powłoka cynkowa musi przetrwać strefę spawania przy minimalnej obróbce.

Jak wybrać odpowiednią linię do produkcji rur o małej średnicy

Najpierw potwierdź zakres średnic i grubości ścianek – ZY20 obejmuje φ10–26 mm i 0,4–1,5 mm. Dopasuj prędkość do zapotrzebowania dalszego procesu (do 90 m/min), a następnie zweryfikuj mieszankę materiałów (taśma walcowana na gorąco, na zimno lub ocynkowana), aby moc spawarki i wydajność chłodzenia były odpowiednie. Określ zakres długości cięcia (4–8 m, ±3 mm) i docelową okrągłość, a następnie przejrzyj rysunki układu i fundamentów, aby określić rozmiar mediów przed instalacją.

Często zadawane pytania dotyczące linii do produkcji rur ZY20

Jaki zakres średnic i grubości ścianek produkuje ZY20?

Średnica zewnętrzna φ10–φ26 mm i grubość ścianki 0,4–1,5 mm, obejmujące rury precyzyjne, meblowe i konstrukcyjne o małej średnicy na jednej linii.

Czy ZY20 może spawać taśmę ocynkowaną bez przypalania powłoki?

Tak. Precyzyjne prowadzenie spoiny, regulowane ciśnienie docisku i chłodzenie natryskowe/przelewowe o wydajności ≥10 t/h utrzymują wąski zakres dopływu ciepła do spoiny, dzięki czemu wypalanie cynku pozostaje minimalne i kontrolowane.

Jak szybko można wymieniać rolki między różnymi rozmiarami?

Ramki z bocznym wysuwem na stanowiskach kształtujących i kalibrujących pozwalają operatorom na wymianę zestawów rolek bez demontażu sąsiednich stanowisk, co znacznie skraca czas przezbrojenia w porównaniu do konstrukcji z wałami stałymi.

Co obejmuje usługa "pod klucz"?

Rysunki układu i fundamentów, instalacja i uruchomienie prowadzone przez inżyniera, szkolenie operatorów oraz roczna gwarancja z obsługą części zamiennych.
