Problem
Jeśli końcowe zamykanie rury jest wykonane niedokładnie, krawędzie spawalnicze stykają się pod niewłaściwym kątem lub z przerwą, co powoduje mimośrodowe spoiny, słabą penetrację i owalną rurę.
Przyczyna
Ostatnie przejścia formujące decydują o geometrii krawędzi spawalniczych, więc jakiekolwiek przekroczenie lub niedociągnięcie tam nie może być naprawione przez spawacza i objawia się bezpośrednio jako wady spoiny.
Rozwiązanie

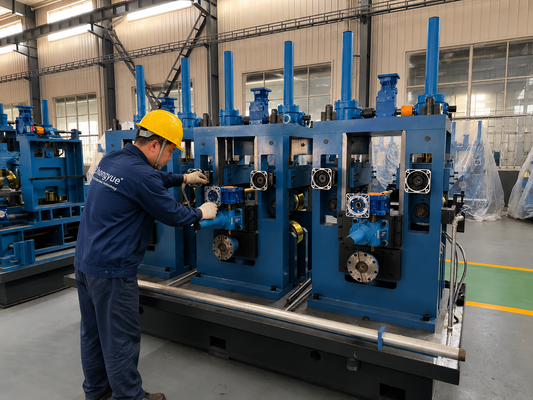

ZY16 kończy formowanie w trzech precyzyjnych stojakach, które ustawiają dokładną przerwę krawędzi i kąt podejścia przed punktem spawania. Precyzyjna kontrola szczeliny zapewnia spawaczowi HF stałe warunki krawędzi, produkując wyśrodkowaną, w pełni zespawaną spoinę na rurach o średnicy 8-18 mm, z zachowaniem okrągłości przed spawaniem.
Kluczowe dane techniczne
- Trzy stojaki z precyzyjną regulacją ustawiają końcową szczelinę krawędzi spawalniczej.
- Kontroluje kąt podejścia krawędzi dla wyśrodkowanej, w pełni zespawanej spoiny.
- Utrwala okrągłość przed punktem spawania HF.
- Współpracuje ze stopniem zgrubnym dla pełnego zakresu kontroli 8-18 mm.
| Parametr | Specyfikacja |
|---|
| Model walcarki | ZY16 |
| Zakres średnic zewnętrznych rur | 8-18 mm |
| Grubość ścianki | 0,4-1,0 mm |
| Zakres szerokości taśmy | 25-57 mm |
| Maksymalna prędkość linii | 90 m/min |
| Moc spawarki HF | 100 kW wysokiej częstotliwości półprzewodnikowej |
| Materiał taśmy | Stal walcowana na gorąco / walcowana na zimno / ocynkowana |
| Rozwijak | Pneumatyczny dwumandrylowy, pojemność cewki 1,5 tony |
| Akumulator | Klatka o dużej prędkości 200 m/min |
| Wyrównywanie taśmy | Jednostka wyrównująca z siedmioma rolkami |

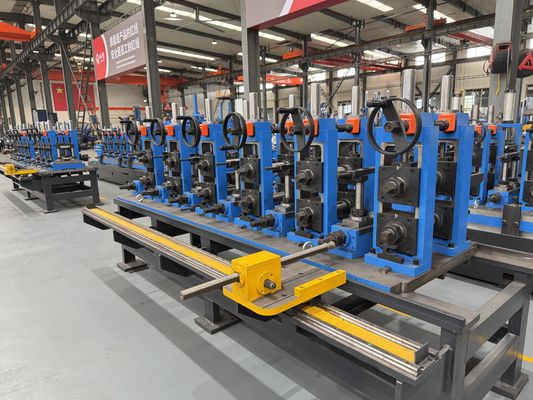

| Stojaki formujące | 5-stopniowy zgrubny + 3-stopniowy precyzyjny |
| Geometria rolek | Rolki formujące o podwójnym promieniu |
| Wały rolek | Stal stopowa wysokowytrzymała 42CrMo |
| Bezpieczeństwo | Zabezpieczenie przed przeciążeniem stojaka formującego |
Wydajność i jakość
Trzy precyzyjne stojaki ustawiają końcową szczelinę i kąt krawędzi spawalniczej, dzięki czemu spawarka HF widzi stałe warunki krawędzi. Zapewnia to wyśrodkowaną, w pełni zespawaną spoinę i utrwala okrągłość przed spawaniem, dlatego ZY16 utrzymuje ścisłe tolerancje na precyzyjne rury o średnicy 8-18 mm.
Zastosowanie
Do rur o średnicy 8-18 mm, gdzie prostoliniowość spoiny i penetracja są krytyczne, w tym rur precyzyjnych, cienkościennych i powlekanych.
Przewodnik wyboru
Wybierz tę konfigurację, gdy spójność spoiny jest Twoim głównym wymaganiem. Trzy precyzyjne stojaki współpracują z pięcioma stojakami zgrubnymi, aby utrzymać szczelinę spawalniczą w tolerancji w całym zakresie 8-18 mm.
Scenariusze zastosowań
Precyzyjne rury mechaniczne, rury cienkościenne o ścisłych specyfikacjach spoiny oraz rury ocynkowane, gdzie niezbędna jest czysta, wyśrodkowana spoina.
FAQ
P1. Co kontroluje etap precyzyjny?
Ustawia końcową szczelinę krawędzi spawalniczej i kąt podejścia, dzięki czemu spawarka HF widzi stałe warunki krawędzi dla wyśrodkowanej spoiny.
P2. Dlaczego trzy precyzyjne stojaki?
Trzy stojaki z precyzyjną regulacją zapewniają kontrolę potrzebną do utrzymania ścisłej szczeliny spawalniczej bez nadmiernego zamykania rury.
P3. Czy naprawia to zły etap formowania zgrubnego?
Nie, oba etapy współpracują ze sobą; prawidłowe formowanie zgrubne jest wymagane, aby etap precyzyjny zakończył się poprawnie.
P4. Jak ustawiana jest szczelina spawalnicza?
Rolki precyzyjne są profilowane i regulowane w zależności od rozmiaru, tak aby krawędzie stykały się pod odpowiednią szczeliną i kątem dla danej średnicy zewnętrznej i grubości ścianki.
P5. Skąd mam wiedzieć, że szczelina spawalnicza jest ustawiona prawidłowo?
Stojaki precyzyjne są ustawiane według rozmiaru podczas uruchomienia, a Ty weryfikujesz to wyśrodkowaną, w pełni zespawaną spoiną na pierwszych cewkach produkcyjnych.
P6. Czy mogę regulować stojaki precyzyjne podczas pracy?
Drobna regulacja jest możliwa, ale większe zmiany szczeliny wykonuje się podczas ustawiania narzędzi; stojaki są zaprojektowane do stabilnych, powtarzalnych ustawień.
