Problem
Próba uformowania rury w zbyt małej liczbie przejść nadmiernie obciąża krawędzie taśmy, powodując naprężenia krawędzi, ścieńczenie w linii spawania, sprężynowanie i niespójne szczeliny spawalnicze.
Przyczyna
Intensywne formowanie w jednym przejściu koncentruje zginanie na krawędziach, przez co taśma odkształca się nierównomiernie, krawędzie się ścieńczają, a szczelina spawalnicza zmienia się wzdłuż rury, czego spawacz nie może skorygować.
Rozwiązanie

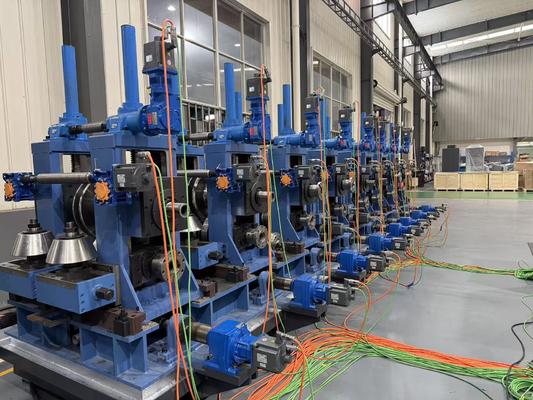

ZY16 rozkłada zginanie na pięć wstępnych stojaków formujących, stopniowo zamykając taśmę do profilu otwartej rury. Każdy stojak przejmuje kontrolowaną część odkształcenia, chroniąc grubość krawędzi i pozostawiając stabilną szczelinę dla etapu precyzyjnego, co poprawia spójność spawania w całym zakresie Φ8-18mm.
Kluczowe dane techniczne
- Pięć stojaków rozkłada zginanie, aby zmniejszyć naprężenia krawędzi.
- Stopniowe zamykanie chroni grubość krawędzi taśmy w linii spawania.
- Pozostawia stabilną, równą szczelinę dla etapu precyzyjnego formowania.
- Nadaje się do taśm cienkościennych i powlekanych, które tolerują mniejsze nadmierne formowanie.
| Parametr | Specyfikacja |
|---|
| Model walcowni | ZY16 |
| Zakres średnic zewnętrznych rur | Φ8-18 mm |
| Grubość ścianki | 0,4-1,0 mm |
| Zakres szerokości taśmy | 25-57 mm |
| Maksymalna prędkość linii | 90 m/min |
| Moc spawarki HF | 100 kW półprzewodnikowa wysokiej częstotliwości |
| Materiał taśmy | Stal walcowana na gorąco / walcowana na zimno / ocynkowana |
| Rozwijak | Podwójny trzpień pneumatyczny, pojemność szpulki 1,5 tony |
| Akumulator | Klatka o dużej prędkości 200 m/min |
| Wyrównywanie taśmy | Siedmiorolkowy agregat wyrównujący |
| Stojaki formujące | 5-stopniowy wstępny + 3-stopniowy precyzyjny |
| Geometria rolek | Rolki formujące o podwójnym promieniu |
| Wały rolek | Stal stopowa wysokowytrzymała 42CrMo |
| Bezpieczeństwo | Zabezpieczenie przed przeciążeniem stojaka formującego |
Wydajność i jakość
Pięć wstępnych stojaków formujących rozkłada zginanie, dzięki czemu krawędzie taśmy nie są nadmiernie obciążone, chroniąc grubość krawędzi dla pełnego szwu spawalniczego. To stopniowe zamykanie sprawia, że ZY16 niezawodnie formuje taśmy cienkościenne i powlekane, z mniejszą liczbą wad naprężeń krawędzi niż walcownie stosujące mniej, cięższych przejść.
Zastosowanie
Do rur Φ8-18mm, gdzie ważna jest integralność krawędzi i kontrola szczeliny spawalniczej, w tym taśm cienkościennych i ocynkowanych, które tolerują mniejsze nadmierne formowanie.
Przewodnik wyboru
Wybierz tę walcownię, gdy Twój materiał jest cienki lub powlekany i wymaga stopniowego formowania, aby uniknąć uszkodzenia krawędzi. Pięciostopniowy etap wstępny jest zrównoważony z trzystopniowym etapem precyzyjnym dla pełnego zakresu Φ8-18mm.
Scenariusze zastosowań
Rury cienkościenne i ocynkowane, rury precyzyjne o małej średnicy i wszelkie materiały podatne na naprężenia krawędzi podczas formowania.
FAQ
P1. Dlaczego pięć wstępnych stojaków formujących?
Rozłożenie odkształcenia na pięć stojaków zmniejsza naprężenia krawędzi i utrzymuje stabilną szczelinę spawalniczą, w przeciwieństwie do wymuszania zginania w mniejszej liczbie przejść.
P2. Czy formowanie wstępne wpływa na grubość krawędzi?
Tak, stopniowe formowanie chroni grubość krawędzi taśmy, dzięki czemu szew spawalniczy ma pełny materiał do zespolenia.
P3. Czy jest dopasowany do etapu precyzyjnego?
Tak, pięć stojaków wstępnych plus trzy stojaki precyzyjne dzielą pracę, dzięki czemu każdy etap przejmuje optymalną część odkształcenia.
P4. Czy mogę pominąć stojak wstępny dla niektórych rozmiarów?
Sekwencja stojaków jest ustalona, ale profile rolek są ustawiane dla każdego rozmiaru, więc odkształcenie jest zrównoważone dla każdej uruchamianej średnicy zewnętrznej.
P5. Czy więcej stojaków formujących oznacza więcej konserwacji?
Każdy stojak jest ustawiany indywidualnie, ale równomierne rozłożenie obciążenia faktycznie zmniejsza zużycie i wady krawędzi, więc całkowita konserwacja pozostaje do opanowania.
P6. Jak napędzane są stojaki formujące wstępne?
Są one zazębione i napędzane synchronicznie z linią, dzięki czemu odkształcenie jest równomiernie rozłożone na pięć stojaków.
