Rura ze stali wodnej ZY165, rura standardowa ASTM, frezarka do rur stalowych spawanych HF

Przegląd produktu

Automatyczna spawarka rur ze stali węglowej ASMT o wysokiej częstotliwości jest przeznaczona dla producentów, którzy potrzebują stabilnej produkcji spawanych rur ze stali węglowej do zastosowań przemysłowych, konstrukcyjnych, budowlanych i inżynieryjnych.

Sprzęt ten to nie tylko urządzenie spawalnicze. Na kompletnej linii do produkcji rur spawanych spawarka rur o wysokiej częstotliwości współpracuje z sekcją formowania, systemem walców ściskających, sekcją chłodzenia, sekcją wymiarowania, systemem cięcia i stołem wybiegowym.

W przypadku produkcji rur ze stali węglowej stabilność spawania bezpośrednio wpływa na wytrzymałość rury, wygląd szwu spawalniczego, zgodność wymiarową i końcowe wyniki kontroli. Odpowiedni automatyczny spawacz rur może ograniczyć ręczną regulację, poprawić ciągłą wydajność produkcji i zapewnić powtarzalną jakość rur.

W wielu wyszukiwaniach kupujących słowo „ASMT” jest często powiązane ze standardowymi wymaganiami dotyczącymi produkcji rur ze stali węglowej. W przypadku rzeczywistych zakupów międzynarodowych klienci mogą również odwoływać się do specyfikacji rur zgodnych z normą ASTM. Dlatego też maszynę należy wybrać zgodnie z docelowym standardem rury, gatunkiem materiału, średnicą rury, grubością ścianki, prędkością spawania i wymaganiami dotyczącymi kontroli.

Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd zapewnia rozwiązania w zakresie produkcji rur spawanych o wysokiej częstotliwości do rur ze stali węglowej, w tym projektowanie walcowni, dopasowywanie systemów spawania HF, konfigurację sekcji wymiarowych, system cięcia i opcjonalny sprzęt testujący.

Przyczyna

Wielu producentów rur boryka się z niestabilną jakością spoin, ponieważ system spawania nie jest prawidłowo dopasowany do walcarki rur.

Podczas produkcji rur ze stali węglowej defekty mogą pojawić się, gdy krawędzie taśmy nie są wyrównane, moc grzewcza jest niestabilna, ciśnienie ściskania jest nieprawidłowe lub dokładność formowania jest niska. Typowe problemy obejmują słaby szew spawalniczy, przegrzanie, przegrzanie, defekty zadziorów, odchylenie szwu, pękanie rur i nierówną okrągłość rur.

Innym częstym problemem jest traktowanie spawacza rur jako samodzielnej maszyny. W rzeczywistości wydajność spawania wysoką częstotliwością zależy od całej linii produkcyjnej. Jakość taśmy, konstrukcja walca formującego, przygotowanie krawędzi, moc spawania, struktura walca ściskanego, proces chłodzenia i dokładność wymiarowania wpływają na końcową spawaną rurę.

W fabrykach produkujących rury zgodnie z normami ASTM, ASMT lub normami specyficznymi dla klienta niestabilne spawanie może powodować błędy w kontroli, reklamacje klientów, straty materiału i przestoje w produkcji.

Dlatego właściwym rozwiązaniem nie jest po prostu wybór spawarki o większej mocy. Cały proces produkcji rur musi zostać zaprojektowany z uwzględnieniem średnicy rury, grubości ścianki, gatunku stali, prędkości linii i końcowego zastosowania.

Rozwiązanie

Automat do zgrzewania rur ze stali węglowej ASMT o wysokiej częstotliwości rozwiązuje te problemy produkcyjne, zapewniając stabilne nagrzewanie krawędzi, automatyczną kontrolę spawania i dopasowaną integrację walcarki rur.

System zgrzewania wysokiej częstotliwości szybko i skutecznie nagrzewa obie krawędzie taśmy, zanim zostaną one dociśnięte do siebie za pomocą rolek ściskających. W procesie tym powstaje ciągły szew spawalniczy bez dodawania materiału wypełniającego.

Automatyczne sterowanie pomaga operatorom w bardziej spójnym dostosowywaniu parametrów spawania. Gdy moc spawania, prędkość linii, ciśnienie ściskania i dokładność formowania są odpowiednio dobrane, szew rury staje się bardziej stabilny, a proces produkcyjny staje się łatwiejszy do kontrolowania.

Do produkcji rur ze stali węglowej spawacz można dopasować do różnych modeli walcarek rurowych w zależności od średnicy zewnętrznej rury, grubości ścianki i gatunku stali. System może również współpracować z urządzeniami do szalowania, chłodzenia, wymiarowania, cięcia i dalszego testowania.

Jeśli klient potrzebuje standardowej produkcji rur, można dodać opcjonalny sprzęt kontrolny, taki jak hydrotester, badanie prądami wirowymi, badanie ultradźwiękowe, maszyna do zszywania końców, system znakowania i system pakowania, aby poprawić identyfikowalność produktu i końcową kontrolę jakości.

To rozwiązanie pomaga producentom przejść od prostego spawania rur do stabilnej, zgodnej z normami i ciągłej produkcji rur przemysłowych.

Dane techniczne

Powyższe informacje mają charakter poglądowy. Ostateczną konfigurację należy potwierdzić na podstawie zewnętrznej średnicy rury, grubości ścianki, gatunku stali, prędkości produkcji, wymagań spawalniczych i docelowej normy.

Aplikacja

Produkcja rur konstrukcyjnych ze stali węglowej

Ta automatyczna spawarka do rur nadaje się do produkcji rur ze stali węglowej stosowanych w konstrukcjach budowlanych, ramach stalowych, podporach, kolumnach i projektach produkcyjnych.

W zastosowaniach konstrukcyjnych ważna jest wytrzymałość szwów spawalniczych i stabilność wymiarowa rur, ponieważ rury mogą być stosowane w zastosowaniach nośnych lub montażowych.

Produkcja rur konstrukcyjnych i inżynieryjnych

Maszyna może być stosowana do rur spawanych stosowanych w projektach budowlanych, pracach infrastrukturalnych, obiektach przemysłowych i ogólnych systemach inżynieryjnych.

Stabilne spawanie wysoką częstotliwością pomaga producentom redukować defekty i poprawiać spójność partii.

Produkcja rur maszyn i urządzeń

Rury spawane ze stali węglowej są szeroko stosowane w ramach maszyn, wspornikach sprzętu, konstrukcjach przenośników, platformach i elementach przemysłowych.

W tych zastosowaniach prostość rur, spójność spawania i dokładność długości cięcia pomagają poprawić wydajność dalszej produkcji.

Produkcja rur standardowych ASTM/ASMT

W przypadku klientów produkujących rury zgodnie z normami ASTM, ASMT lub określonymi normami projektowymi, system spawania musi zapewniać stabilną jakość spoin i powtarzalną kontrolę produkcji.

Można dodać dodatkowe systemy testowania i znakowania, aby wspierać kontrolę jakości i identyfikowalność produktu.

Projekty modernizacji walcowni rur

Ta automatyczna spawarka rur o wysokiej częstotliwości nadaje się również do fabryk modernizujących starsze walcownie rur.

Jeśli istniejąca sekcja formowania nadal nadaje się do użytku, ale stabilność spawania jest słaba, modernizacja spawacza HF i systemu sterowania może poprawić jakość rur i zmniejszyć odsetek odrzutów.

Jak to działa

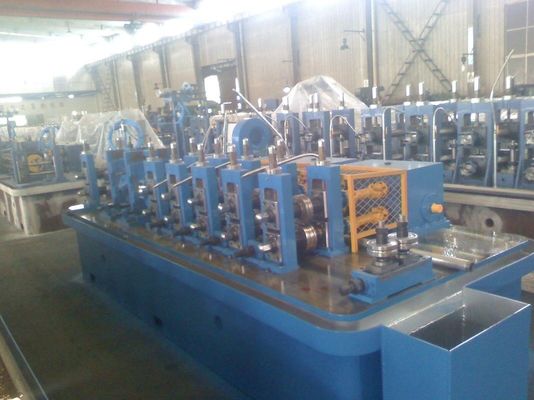

Proces produkcji rur rozpoczyna się od podawania taśmy stalowej. Pasek wchodzi do sekcji formującej i jest stopniowo zaginany w otwartą okrągłą rurę za pomocą rolek formujących.

Przed spawaniem obie krawędzie taśmy muszą być dokładnie wyrównane. Dobre wyrównanie krawędzi jest niezbędne, ponieważ spawanie z dużą częstotliwością zależy od stabilnego ogrzewania i ciśnienia ściskania.

Następnie spawarka rur o wysokiej częstotliwości szybko nagrzewa krawędzie taśmy. Ogrzane krawędzie są dociskane do siebie za pomocą rolek ściskających, tworząc ciągły szew spawalniczy.

W razie potrzeby po spawaniu zewnętrzny ścieg spoiny można usunąć za pomocą systemu szalowania. Następnie rura wchodzi do sekcji chłodzenia, aby obniżyć temperaturę przed wymiarowaniem.

Młyn kalibrujący koryguje zewnętrzną średnicę rury, okrągłość i dokładność wymiarową. Po wymiarowaniu rura jest cięta na stałe długości za pomocą piły latającej lub piły na zimno.

Gotowe rury są przenoszone na stół wypływowy w celu kontroli, odbioru, łączenia w wiązki lub dalszych testów.

W tym procesie spawacz musi dopasowywać się do prędkości walcarki rur. Jeśli moc spawania jest zbyt mała, szew może być słaby. Jeśli moc spawania jest zbyt duża, rura może się przegrzać i spowodować wady spoiny. Prawidłowe dopasowanie jest kluczem do stabilnej produkcji rur ze stali węglowej.

Jak wybrać

1. Potwierdź standard rury

Przed wyborem maszyny należy sprawdzić, czy docelowy produkt musi spełniać wymagania ASTM, ASMT, EN, BIS, API lub specyficzne dla klienta.

Różne standardy mogą wymagać różnych procesów kontroli, sprzętu badawczego, metod znakowania i procedur kontroli jakości.

2. Potwierdź średnicę rury i grubość ścianki

Średnica rury i grubość ścianki bezpośrednio wpływają na dobór mocy spawania.

Rury ze stali węglowej o większej średnicy i grubszych ściankach zwykle wymagają większej mocy spawania, mocniejszej struktury walca ściskanego i bardziej stabilnej kontroli formowania.

3. Potwierdź klasę stali

Stal węglowa nie jest jednym materiałem. Różne gatunki mają różną wytrzymałość, zachowanie przy formowaniu i reakcję na spawanie.

Klienci powinni podać gatunek materiału, grubość taśmy, granicę plastyczności i wytrzymałość na rozciąganie, jeśli są dostępne.

4. Potwierdź prędkość produkcji

System spawalniczy musi odpowiadać docelowej prędkości linii.

Jeśli spawacz nie będzie w stanie zapewnić stabilnego ogrzewania przy wymaganej prędkości, jakość spoiny stanie się niestabilna. Jeśli prędkość jest zbyt niska dla wybranej mocy, energia może zostać zmarnowana.

5. Potwierdź wymagania dotyczące automatyzacji

Automatyczne sterowanie jest przydatne w fabrykach, które wymagają stabilnej produkcji seryjnej i łatwiejszej obsługi.

Odpowiedni system sterowania może pomóc operatorom w skuteczniejszym zarządzaniu mocą spawania, prędkością linii i stanem produkcji.

6. Potwierdź sprzęt do testowania i wykańczania

W przypadku standardowej produkcji rur klienci mogą potrzebować testów wodnych, testów prądów wirowych, testów ultradźwiękowych, planowania końcówek, znakowania, ważenia i pakowania.

Opcje te należy zaplanować łącznie z systemem spawania, ponieważ ostateczna jakość rury zależy od całego procesu produkcyjnego.

7. Potwierdź, czy jest to nowa linia, czy projekt modernizacji

W przypadku nowego projektu walcarki rur system spawania powinien być zaprojektowany razem z walcarką formującą, walcarką kalibrującą, systemem cięcia i stołem wybiegowym.

W przypadku projektu modernizacji dostawca powinien sprawdzić istniejący zakres rozmiarów rur, prędkość linii, stan formowania, konstrukcję walca prasującego i instalację elektryczną przed zaleceniem spawacza.

Często zadawane pytania

1. Co to jest automatyczna zgrzewarka rur o wysokiej częstotliwości?

Automat do zgrzewania rur wysokiej częstotliwości to system spawalniczy stosowany przy produkcji rur ERW. Nagrzewa krawędzie taśmy prądem o wysokiej częstotliwości i zgrzewa je ze sobą pod ciśnieniem ściskającym, tworząc ciągłą spawaną rurę.

2. Czy ta maszyna może produkować rury ze stali węglowej ASTM?

Tak. Spawacz może być stosowany w produkcji rur ze stali węglowej zgodnej z normą ASTM, jeśli jest dopasowany do odpowiedniej walcarki rur, materiału, sprzętu badawczego i procesu kontroli jakości. Ostateczna zgodność zależy od pełnej linii produkcyjnej i standardu kontroli.

3. Czy ASMT to to samo co ASTM?

W wielu zapytaniach kupujących ASMT może być odmianą ASTM. ASTM jest szeroko stosowana w międzynarodowych standardach materiałów i rur. Jeśli klient ma określone wymagania ASMT lub ASTM, dokładny numer normy powinien zostać potwierdzony przed zaprojektowaniem maszyny.

4. Jak wybrać odpowiednią moc spawania?

Moc spawania należy dobierać w zależności od średnicy rury, grubości ścianki, gatunku stali, prędkości linii i wymagań dotyczących jakości spoiny. Wybór wyłącznie mocy maksymalnej nie wystarczy. Należy dopasować pełną konfigurację młyna rurowego.

5. Czy spawarką można zmodernizować starą linię do produkcji rur?

Tak. Można go zastosować w projektach modernizacji walcowni rur, jeśli istniejąca sekcja formowania, sekcja wymiarowania, system walców ściskających i układ elektryczny są odpowiednie. Przed modernizacją należy ocenić aktualny asortyment rur, prędkość, wady spawalnicze i stan maszyny.

Wniosek

Automat do zgrzewania rur ze stali węglowej ASMT o wysokiej częstotliwości to kluczowy system do produkcji stabilnych spawanych rur ze stali węglowej do zastosowań konstrukcyjnych, konstrukcyjnych, maszynowych i związanych z normami.

Niezawodnego spawacza rur nie należy wybierać wyłącznie na podstawie mocy znamionowej. Należy go dopasować do średnicy rury, grubości ścianki, gatunku materiału, prędkości produkcji, jakości formowania, procesu testowania i końcowego zastosowania.

Dla producentów planujących produkcję nowych rur lub modernizację istniejącej walcarki rur właściwym rozwiązaniem jest kompletna konfiguracja spawalnicza i walcownia rur, która zapewnia stabilną jakość, wydajną produkcję i długoterminowe zastosowanie przemysłowe.
